OSI Model - Tìm hiểu mô hình OSI và TCP/IP qua hình ảnh

OSI Model & TCP/IP

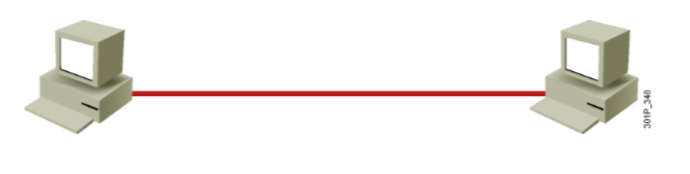

Tìm hiểu về giao tiếp Host-to-host

Có thể hiểu đơn giản là 2 máy PC (gọi là host hoặc node) kết nối với nhau bằng một sơi dây.

• Mô hình kiểu cũ

- Độc quyền : máy của hãng nào chỉ nối với nhau được máy hãng đó kể cả sợi dây
- Ứng dụng và kết hợp phần mềm điều khiển từ một nhà cung cấp
• Mô hình chuẩn hiện nay
- Phần mềm Multivendor
- Phương pháp phân lớp

Tại sao lại phân các lớp trong mô hình mạng ?

• Giảm thiểu độ phức tạp
• Chuẩn hóa giao diện chung cho cả 2
• Tạo điều kiện cho kỹ thuật mô-đun
• Đảm bảo các công nghệ tương thích
• Tăng tốc quá trình phát triển
• Đơn giản hóa cho việc giảng dạy và học tập

7 lớp của mô hình OSI

Lớp 1 - Physical - Vật lý

Chuyển đổi nhị phân : đây chính là lớp thấp nhất trong mô hình OSI, gồm các tín hiệu 01 (các bit nhị phân). Nói ngắn gọn nó chính là cọng dây cáp mạng, dây điện...

Lớp 2 - Data Link - Liên kết dữ liệu

Truy cập vào môi trường truyền dẫn : các dữ liệu (data) bắt đầu "đi" vào môi trường mạng và được điều khiển đi, ngoài ra còn cung cấp phát hiện lỗi.

Lớp 3 - Network - Mạng

Di chuyển dữ liệu : định tuyến các gói tin (packets) di chuyển trong mạng, đây chính là lớp quan trọng trong quá trình học mạng máy tính. Lựa chọn đường đi tốt nhất để đưa gói tin tới đích. Chung cấp địa chỉ vật lý, địa chỉ IP và lựa chọn đường đi.

Lớp 4 - Transport - Giao vận

Các kết nối End-to-End : giải quyết các vấn để giữa 2 host, đảm bảo dữ liệu được vận chuyển tin cậy, cung cấp phát hiện lỗi và phục hồi điều khiển luồng thông tin.

Lớp 5 - Session - Phiên

Giao tiếp mạng host : thiết lập, quản lý và kết thúc các phiên làm việc giữa các ứng dụng. Giả sử bạn mở trình duyệt để lướt web thì khi bạn tắt trình duyệt chính là kết thúc phiên làm việc.

Lớp 6 - Presentation - Trình diễn

Trình diễn dữ liệu : đảm bảo dữ liệu được đọc bởi hệ thống tiếp nhận, định dạng cấu trúc gói dữ liệu, cung cấp các mã hóa dữ liệu.

Lớp 7 - Application - Ứng dụng

Thể hiện các dữ liệu lên màn hình của các ứng dụng như mail, web... Lớp này cung cấp chứng thực user.

Data Encapsulation - Đóng gói dữ liệu

Cứ mỗi lớp đi xuống đều đóng vào đầu gói tin một nhãn Header (HDR)

Data De-Encapsulation - Tháo gói dữ liệu

Giao tiếp Peer-to-Peer

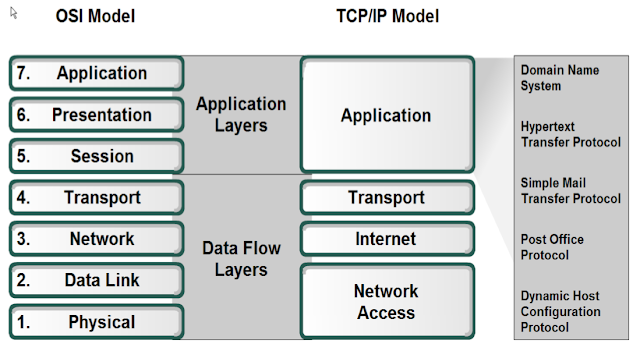

TCP/IP và OSI

Ở mô hình (stack) TCP/IP cũng tương tự như mô hình OSI, bao gồm 4 lớp : data link và physical thành 1 lớp network access.

Tổng quan lớp ứng dụng (Application) của TCP/IP
